承接上文：磨煤机老式干油喷射润滑系统改进方案

（1）润滑系统设有自动、手动、停止三种工作方式。

自动控制方式为:转换开关切在“自动”位置，润滑系统将周期控制喷射循环程序。当一个周期到来时，电控截止阀开启，压缩空气进入喷射阀预吹扫一定时间，用高速气流清理一次齿面，吹扫完毕后油泵电动机自动启动，并向喷射板供油，润滑油在喷射阀中与压缩空气混合雾化后喷向齿面，当达到设定的时间，再吹扫一次，使刚喷涂的润滑油舒展均匀，并清理喷射残油，至此一个喷射周期结束。间歇一定时间后(间歇时间根据现场情况可调节) 自动进入下一喷射工作循环，如此往复周期进行。

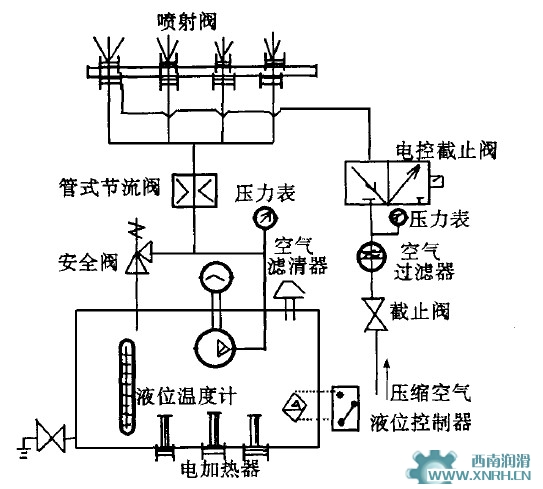

图2 　改进后干油喷射润滑系统图

手动控制方式:开关切在“手动”位置，按一次只进行一次工作循环，其喷油程序与自动控制方式相同，它不进入间歇计时，也不进入下一次循环。

停止工作方式:开关切在“停止”位置，磨煤机启动时，润滑系统不工作。

（2）取消原先的液压阀触发接点，代之以时间继电器控制。由于时间继电器工作可靠，解决了原先接触不灵而引起的干油“到时不喷、过时不停”的老问题。

（3）润滑系统启停与主电动机联锁。

在自动控制回路中接入主机信号K，当磨煤机启动时， K 接通;而当磨煤机停用时， K 断开，自动切断干油自动喷射回路，干油润滑自动停止，从而避免了原先磨煤机停用而干油依旧喷射，造成淌油，污染环境的缺陷。
